Flange facing machining adalah proses permesinan untuk meratakan atau memperbaiki permukaan sambungan pipa (flange) agar presisi. Permukaan flange yang rata sangat penting untuk mendudukkan gasket dengan sempurna, sehingga sambungan mampu menahan tekanan ekstrem dan mencegah kebocoran pada sistem perpipaan.
Berikut adalah deskripsi lengkap mengenai flange facing yang bisa disesuaikan dengan kebutuhan Anda:
1. Tujuan Utama
- Mencegah Kebocoran: Menghasilkan permukaan kontak yang optimal antara flange, gasket, dan flange pasangan.
- Kekuatan Maksimal: Memastikan penyebaran tekanan merata pada area gasket 2. Jenis-Jenis Flange Facing yang Umum
- Raised Face (RF): Jenis yang paling sering digunakan di industri. Area permukaan tempat paking diletakkan sedikit lebih tinggi dari lingkaran baut.
- Flat Face (FF): Memiliki permukaan yang sepenuhnya rata, umumnya digunakan pada komponen besi cor atau pompa bertekanan rendah.
- Ring Type Joint (RTJ): Memiliki alur khusus tempat cincin logam dipasang, digunakan untuk aplikasi dengan tekanan dan suhu yang sangat tinggi.
2. Cara Kerja Mesin Flange Facing

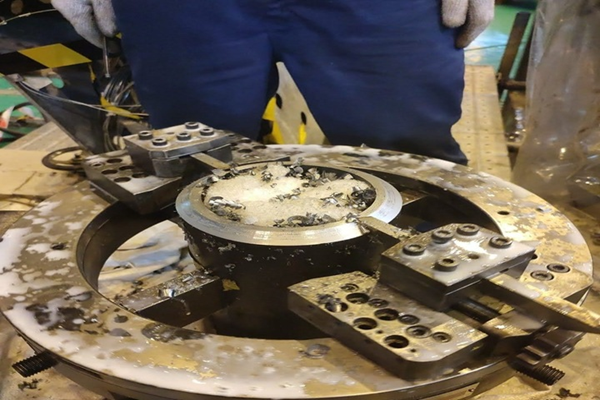

- Metode On-Site: Menggunakan mesin portabel (Portable Flange Facer) yang dibawa langsung ke lokasi pipa tanpa perlu membongkar jalur pipa ke bengkel.

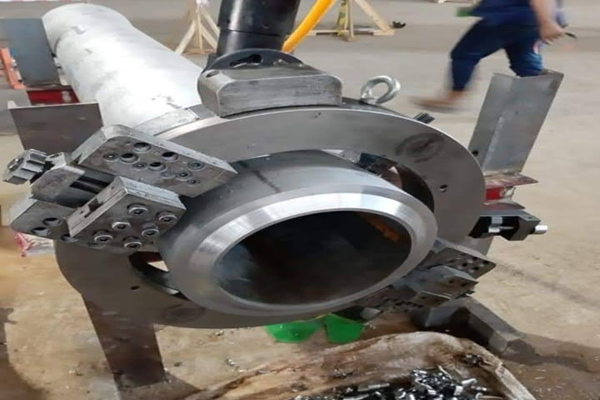

- Sistem Cengkeraman: Mesin dipasang dengan cara menjepit bagian dalam pipa (ID Mount) atau bagian luar pipa (OD Mount).
- Proses Pemotongan: Mata pisau stasioner berputar memotong permukaan flange secara melingkar untuk menghasilkan jalur ulur (alur spiral atau konsentris) yang sesuai standar industri (seperti ASME).
3. Industri yang Sering Menggunakannya
- Kilang minyak dan gas (Oil & Gas)
- Pembangkit listrik (Power Plant)
- Pabrik kimia (Chemical Plant)
- Industri perkapalan (Marine & Shipbuilding)
4. Jika Anda sedang merencanakan proyek perbaikan, saya bisa membantu memberikan informasi lebih lanjut. Bagikan detail berikut kepada saya:
- Berapa ukuran diameter (inch) flange yang ingin Anda perbaiki?
- Apa jenis kerusakan yang terjadi pada permukaan tersebut?
- Apakah perbaikan harus dilakukan langsung di lokasi (on-site) atau bisa dibawa ke bengkel?
